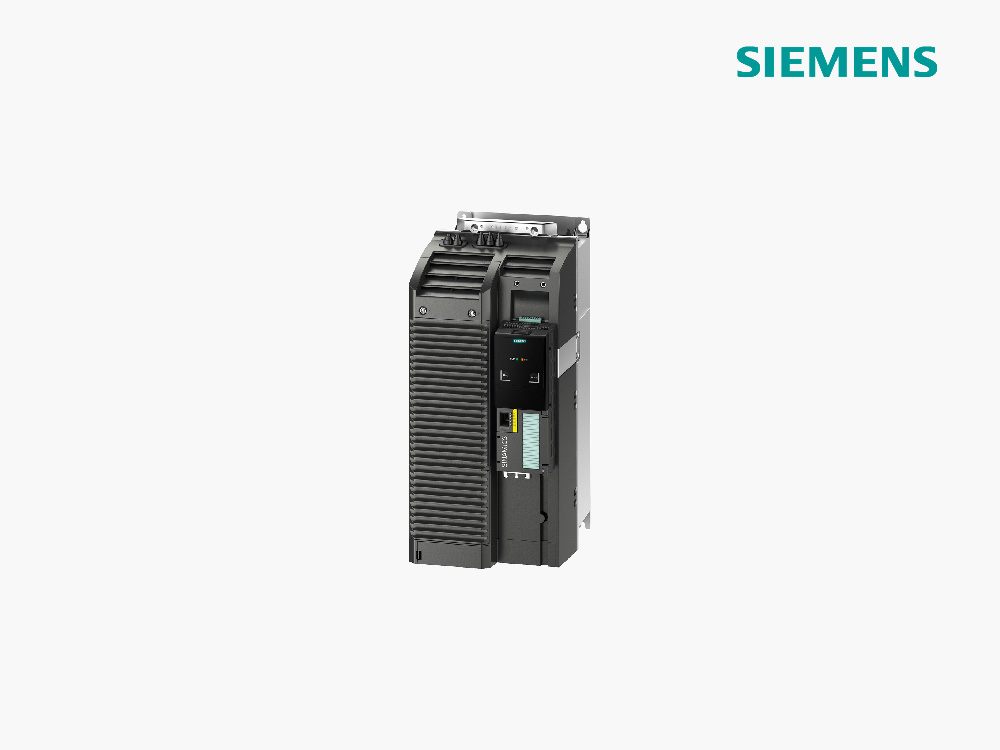

SINAMICS G120
节省空间、可靠坚固
无论泵送、通风、压缩、移动还是过程加工：SINAMICS G120都是满足最广泛要求的通用驱动器。它在通用机械制造以及汽车、纺织和包装行业都有着明显优势。
其模块化的设计以及 0.55 kW 至 250 kW 的大功率范围将始终确保您可以为具体应用配置最佳的变频器。同样显而易见是，使用 SINAMICS G120，您将受益于模块化设计所带来的众多可能性 — 包括因减少备件库存而产生的灵活性和成本节约。此外，它还一直保持高度的用户友好性 — 从安装到维护。SINAMICS G120 是 SINAMICS 驱动器全系列的组成部分。
机械系统
模块化设计
创新型冷却方式，更加坚固可靠
功能
丰富的编码器接口
面向应用的控制模块，I/O数量可扩展
定位能力（Epos）
安全集成：STO、SS1、SBC、SLS、SDI、SSM
低电源谐波功率模块
无需附加模块，即可实现能量回馈
通讯
可通过
PROFINET、PROFIBUS 接口无缝集成到全集成自动化系统中
支持的协议：PROFIdrive、PROFIsafe、PROFIenergy
可通过 USS/ModbusRTU、CANope、BacNet MS/TP、EtherNet/IP 方便地连接至第三方系统
构思精巧的设计和创新技术使 SINAMICS G120 尤为紧凑。
并排安装：节省控制柜内的空间，降低成本
内置和无内置 A 级滤波器的所有电压级别的外壳形状相同：外形尺寸与集成滤波器尺寸相同，节省空间
更高功率密度：更小空间内可容纳更大额定功率，节省空间
集成基本定位功能：PLC 侧功能模块可以省去，如附加定位模块、编码器接口等
集成能量回馈（高效馈电技术）：采用 PM250，可以直接将多余能量回馈到供电电网
SINAMICS G120 中的安全功能
安全转矩关闭（STO）
- 防止驱动器意外启动
- 驱动器可安全切换至无转矩状态
如运输行李/包裹、供料、移除
安全停车 1（SS1）
- 驱动器可快速、安全地在监控下停车，尤其是转动惯量大的应用
- 无需编码器
如锯床、开卷机、挤出机、离心机、堆料机
安全制动控制（SBC），适用于 CU250S-2
- 安全制动控制，可在无电流状态下激活
- 防止悬挂/牵引负载下落
如起重机、收卷机
安全限速（SLS）
- 降低驱动器速度并持续监控，可在运行时直接在机器上运转
- 无需编码器
如压机、冲床、收卷机、传送带、磨床
安全转向（SDI）
- 该功能确保驱动器仅可在选定方向转动
如堆料机、压机、开卷机
安全速度监控（SSM）
- 当驱动器速度低于特定限值时，该
功能将会发出一个安全输出信号
如磨床、输送线、钻床、铣床、包装机
可靠
SINAMICS G120 是适用于众多应用的可靠系统。
- 减小控制柜内的温升
- 灵活的控制柜理念
- 符合环境等级 3C2
（SIPLUS 符合 3C3）
- 可延长电机电缆
– 屏蔽式：300 m
– 非屏蔽式：450 m - 无需输出电抗器
- 对电源波动不敏感
- G120 防护等级高达 IP20
- 可靠的驱动器开环和闭环控制响
应，动态要求低，适于对速度和转
矩控制要求严苛的驱动器
系统化地创新，更加节能
凭借专注于特定应用的速度控制以及可回馈高达 65% 的制动能量，该系列变频器能够大幅节约能源。而且，集成的节能功能还可以进一步降低能源成本。
借助高效馈电技术，我们实现了一项创新功能，使这一紧凑型变频器还能够回馈能量。因此，该变频器还可被用在尚未使用此项功能的应用场合中。
带PROFINET接口的SINAMICS G120可支持PROFIenergy。借助基于PROFINET的特性曲线，负载在非工作时间可被关闭（无论是哪家制造商和何种型号的设备），实现统一协调、集中控制。
附加节能功能
- 通过 ECO 模式/减少磁通量来降低部分负载范围下的电机电流
- 休眠模式：变频器会根据过程要求自动开启或者关闭
- 能耗显示
- 级联：驱动器根据需求分级通断
SINAMICS G120 智能连接模块
- SINAMICS G120 智能连接模块实现移动设备（智能手机，电脑及平板电脑）与 G120， G120C 及G120P 变频器的无线连接。
- 丰富的功能，无线连接、诊断与服务带来全新的体验。
- 无需下载安装 APP，浏览器即可访问。
- 人性化直观的访问调试页面，操作更加便捷。
SINAMICS G120 – 新外形尺寸FSG
PM240 功率模块新外形尺寸 FSG 将功率段延伸至 250kW，
电压范围为3AC 380V-480V 以及 3AC 500V-690V。
- PM240-2 外形尺寸FSG与外形尺寸 FSA-FSF 一致，可以灵活的与适当的控制单元及附件组合。
- 在不选用额外的输出选件时， 电机电缆长度能达到450m，标配直流电抗器，节约空间及成本。
- 集成安全功能，例如 STO(SIL3，PLe，Cat.3) 安全功能，使驱动应用安全性更高。
- EMC 等级符合 EN61800-3，达到 C2 等级。
- 为 TIA 全集成自动化家族的一员。
PM240-2 功率模块，外形尺寸 FSG 3AC 380V-480V：
160kW-250kW
PM240-2 功率模块，外形尺寸 FSG 3AC 500V-690V：
160kW-250kW
直观的操作和监控：智能操作面板与基本操作面板
为确保 SINAMICS G120 的操作及监控便捷高效，提供了三种不同的操作面板：基本操作面板（BOP-2）、智能操作面板（IOP-2）和智能连接模块（G120 Smart Access）。IOP-2 集成中文语言。采用友好的用户设计，包括彩色显示界面，图形化的显示。菜单栏、调试向导以及集成的调试诊断信息使得调试更加便捷。
