SINAMICS G130 变频器和配套的系统组件组合使用，可以非常灵活地安装在客户定制的控制柜中，或者直接安装在机器中。
SINAMICS G130 内置变频器提供以下电压和功率：
电源电压 功率
3 AC 380 … 480 V 110 … 560 kW
3 AC 500 … 600 V 110 … 560 kW
3 AC 660 … 690 V 75 … 800 kW
通过大量的电气附加组件，驱动系统可以最大程度地灵活满足各种驱动要求。预定义的接口可简化选型和调试。
无编码器矢量控制的精度已能够满足大多数应用场合的要求，因此无需使用附加编码器来检测实际转速。
同时，为了满足那些因设备特定需求而必须使用编码器的应用，SINAMICS G130 变频器还可选配编码器评估单元。
控制单元、功率模块和其他有源 SINAMICS 组件之间通过驱动器的内部接口 DRIVE-CLiQ 进行通讯。DRIVE-CLiQ 连接以不同长度的预装电缆形式提供，可快速建立整套变频器系统。
CU320-2 控制单元标配了 PROFIBUS 或 PROFINET 接口，用于和上位控制器通信。此外，还可以为接口增加更多数字量和模拟量输入/ 输出。为此可使用端子模块 TM31 和端子板 TB30。通过额外的扩展板卡也可实现 EtherNet/IP 和 Modbus TCP 通信。
优点
- 采用尖端 IGBT 功率半导体和创新冷却设计，变频器结构紧凑，运行异常安静
- 可以方便、快速的更换各个模块和功率组件，提高了机器的可用性可更换组件的结构设计考虑了简单轻松的互换也可以使用Spares on Web Internet 工具（www.siemens.com/sow）随时轻松单独查看可用的备件
- 使用标准通讯接口和各种模拟和数字接口，变频器可轻松集成到自动化解决方案中
- 调试和参数设置过程简单便捷，舒适型操作面板AOP30 拥有图形化 LCD 显示屏，提供简明文本和菜单引导，也可使用调试工具 STARTER （www.siemens.com/starter）
- 借助预设的软件功能，变频器可以根据具体的机器灵活调整
- 所有组件，无论是单个零件还是交钥匙柜，在整个生产过程中都经过严格的质量控制，确保在安装、调试和运行过程中功能高度可靠。
应用领域
在需要移动、输送、泵送或压缩固体、液体或气体的各种场合，调速驱动技术发挥着至关重要的作用。
主要应用领域包括：
- 泵和风机
- 压缩机
- 挤出机和混料机
- 研磨机
设计

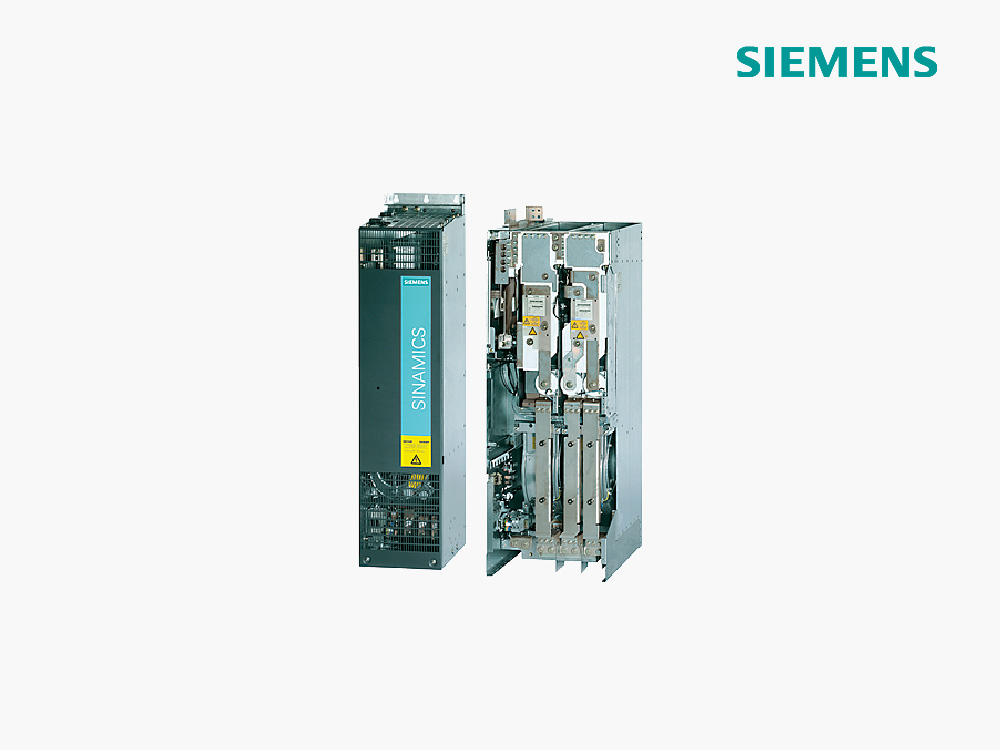

SINAMICS G130 内置变频器为机械和设备制造商提供了一种模块
化的驱动系统，能够实现针对特定应用的定制驱动解决方案。
SINAMICS G130 内置变频器主要由以下模块化独立组件组成：
- 功率模块
- 控制单元
这些组件可以分开安装，也可以作为一个整体单元安装。在功率模块内预留了一个安装位置，用于安装控制单元。
功率模块发货时会随附一根用于通信的 DRIVE-CLiQ 电缆以及一根用于控制单元 24-V 电源的电缆。这些电缆经过预装配，适合连接直接安装在功率模块上的控制单元。当控制单元和功率模块分开安装时，便需要另行订购适合长度的电缆。
调试和现场操作可使用 AOP30 舒适型控制面板和 BOP20 数字型操作面板。
无论是端子排还是选配了 PROFIBUS 或 PROFINET 接口的控制单元CU320-2，接口都经过预定义，这大大简化了变频器的调试和控制过程。控制单元 CU320-2 的接口可通过附加组增配，例如：可插拔的端子板 TB30 或端子模块 TM31。
如果驱动的通信需要更多的客户接口，则必须提供外部 24-V电源。
以下两张图片展示了正确构建驱动系统所需的变频器组件。
