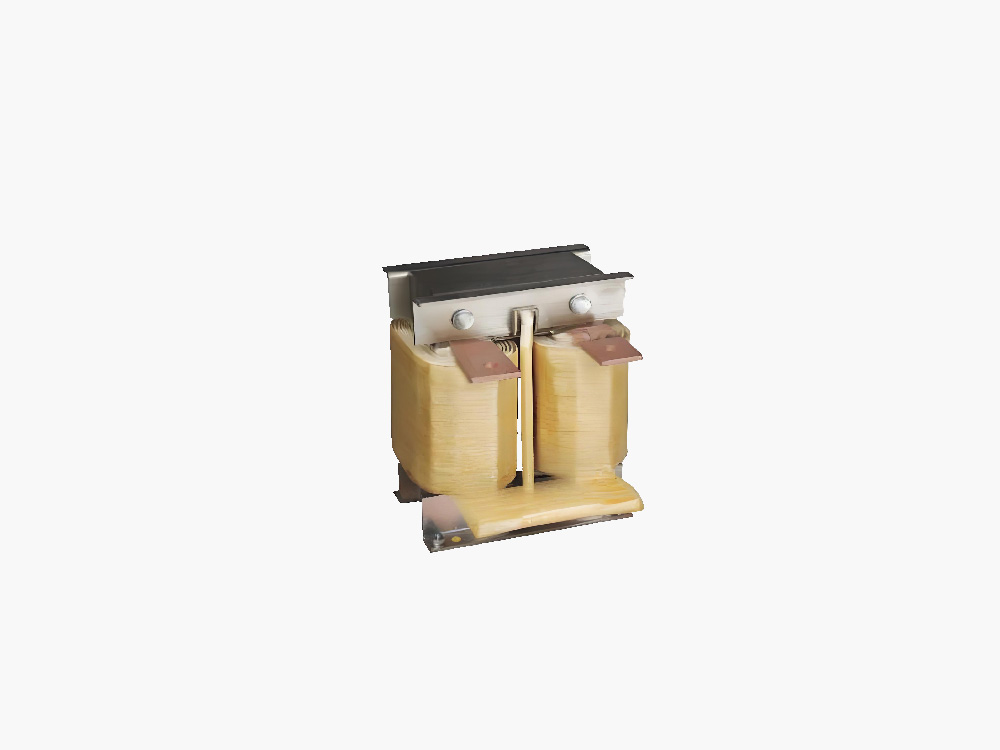

直流电抗器产品安装在变频器的直流侧。主要用途是将叠加在直流电流上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉动值，改善输入功率因数。

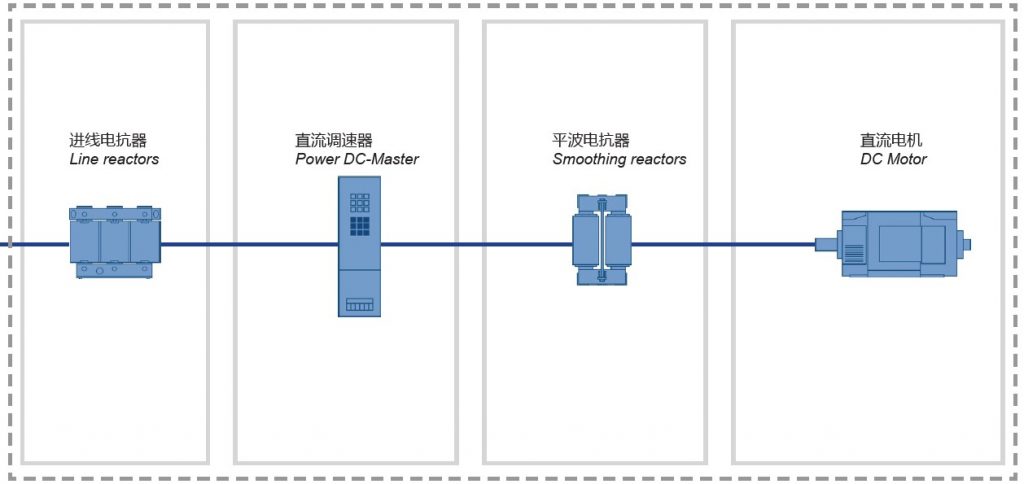

如果整流器连接导致直流电机的直流纹波过高，那么就必须使用这些电抗器来实现无故障的换相并降低电机损耗。在不超过额定直流电流ILN 的情况下，电抗器的电感L 几乎是恒定的。
交流系统AC drives
■技术参数 Technical Data
- 额定工作电压：DC700V/DC1150V
- 额定工作电流：3A~1600A
- 使用海拔：≤ 2000m
- 绝缘电 阻：>100MΩ
- 电抗器噪音：<65Db
- 防护等 级：IP00
- 绝缘等级：F/H 级
- 最大电流：1.5* 额定电流ILN. 持续60S
- 抗电强度：3000VAC/50HZ/5mA/60S 无飞弧击穿
- 温升：铁芯温升≤ 85K 线圈温升≤ 90K
- 使用环境：-10~ ＋ 45℃ . 额定值不会降低 。最高可达＋ 55℃ . 在45℃以上. 每升高1℃ . 额定电流降2%
- 产品执行标准：GB10229-88，JB9644-1999 半导体电气传动用电抗器。
■性能特点Performance Characteristics
- 铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
- 线圈采用F、H 级绝缘系统，大大提高了长期运行的可靠性。
- 电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
- 温升低，损耗小，综合利用率高，便于安装。

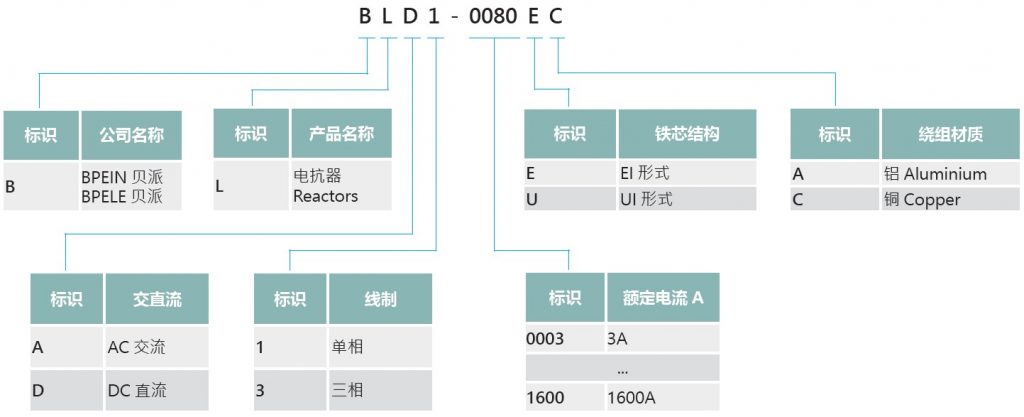

■BLD1直流电抗器识别代码DC Reactor Identification Code
■直流产品尺寸图 Products Size

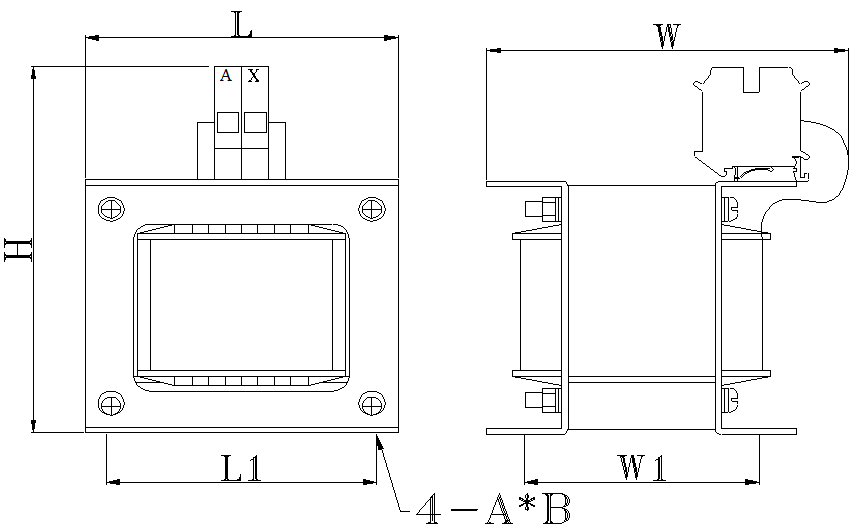

结构A

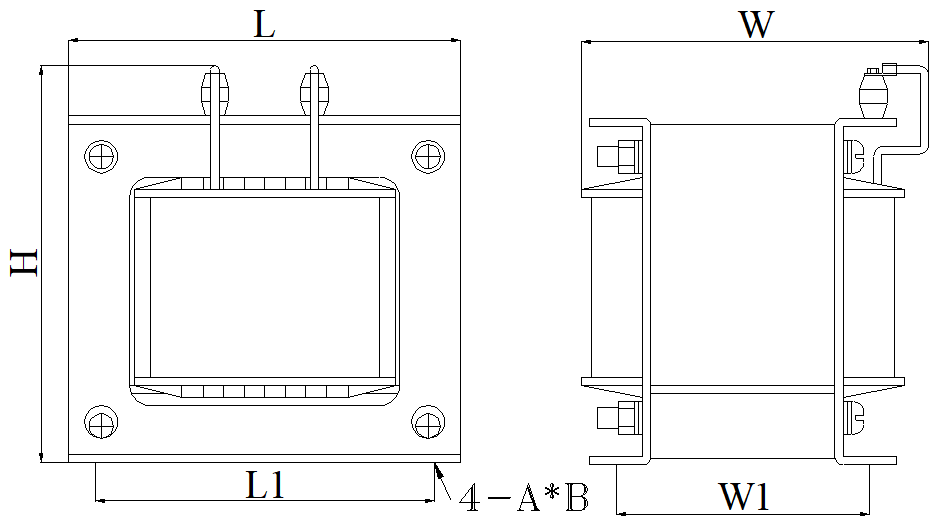

结构B

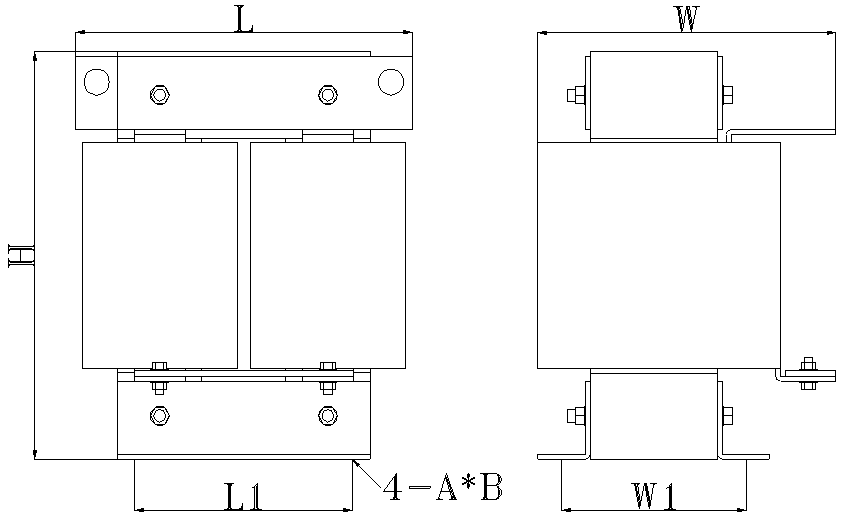

结构C

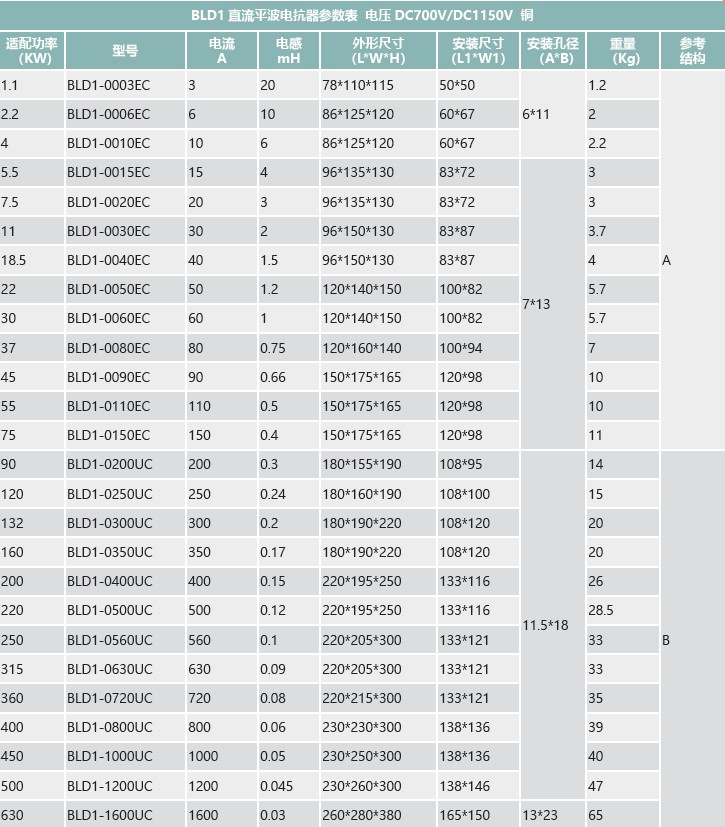

■单相直流平波电抗器选型表 / 铜质

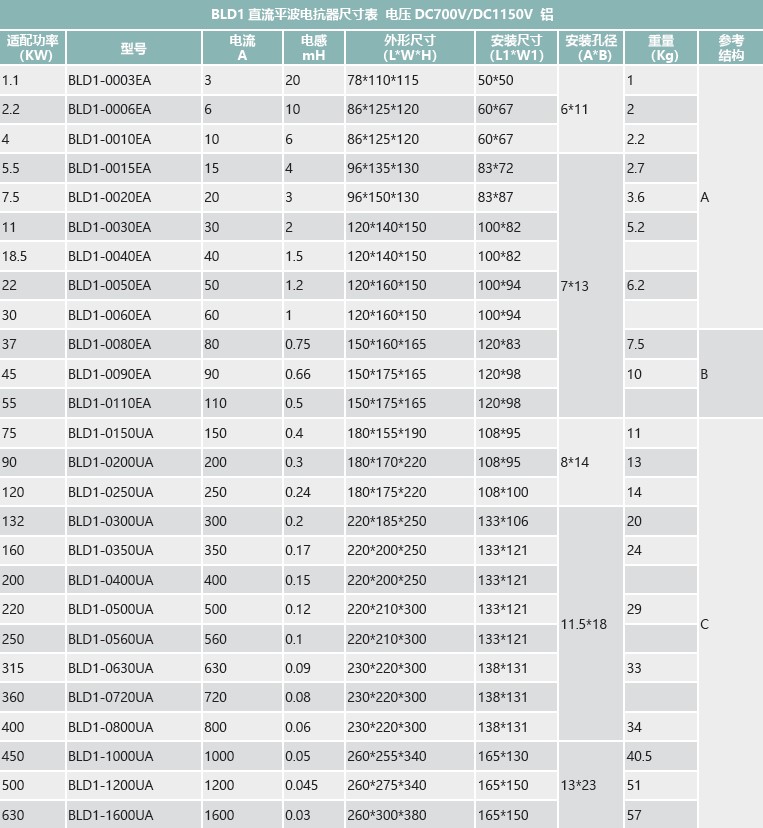

■单相直流平波电抗器选型表 / 铝质
