电抗器属于电能质量部件，用于交流传动设备、直流传动设备和无功补偿系统。在使用变频器的任何工业领域或场合（比如电气和机械工程，过程工业、风扇、传动带或者提升装置），电抗器和滤波器都是很重要的部件，经过优化设计后可以最大限度减少干扰。
它们可以减少线路中的谐波和变频器输出对电机的影响。可以变频器提供保护，从而确保机械及系统的无故障运行。
通过可靠方式降低谐波电流：
BPELE 贝派BLA3系列出线电抗器（亦称输出电抗器、电机电抗器）可以大大降低时钟信号和线路电容产生的充电电流峰值。在实际应用中，输出电抗器1% 压降电机电缆的长度可以达到100~150m；如果输出电抗器选择压降为2%，最大的电机电缆长度≤ 250m。超过200m 也可以选择dv/dt 滤波器，超过300m 可以使用正弦波滤波器，最大长度可达3km。
交流系统AC drives
■技术参数 Technical Data
- 额定工作电压：380V，50/60Hz。690V 50/60Hz
- 额定工作电流：5A~3500A( 铝质最大1500A; 铜质最大3500A)
- 使用海拔：≤ 2000m
- 绝缘电 阻：>100MΩ
- 电抗器噪音：<65Db
- 防护等 级：IP00
- 绝缘等级：F/H 级
- 载波频 率：0-4KHz ( 输出电抗）
- 最大电流：1.5* 额定电流ILN. 持续60S
- 抗电强度：3000VAC/50HZ/5mA/60S 无飞弧击穿
- 温升：铁芯温升≤ 85K 线圈温升≤ 90K
- 使用环境：-10~ ＋ 45℃ . 额定值不会降低 。最高可达＋ 55℃ . 在45℃以上. 每升高1℃ . 额定电流降2%
- 产品执行标准：GB10229-88，JB9644-1999 半导体电气传动用电抗器。
■性能特点 Performance Characteristics
- 铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
- 线圈采用F、H 级绝缘系统，大大提高了长期运行的可靠性。
- 电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
- 温升低，损耗小，综合利用率高，便于安装。
■BLA3交流电抗器识别代码 AC Reactor Identification Code

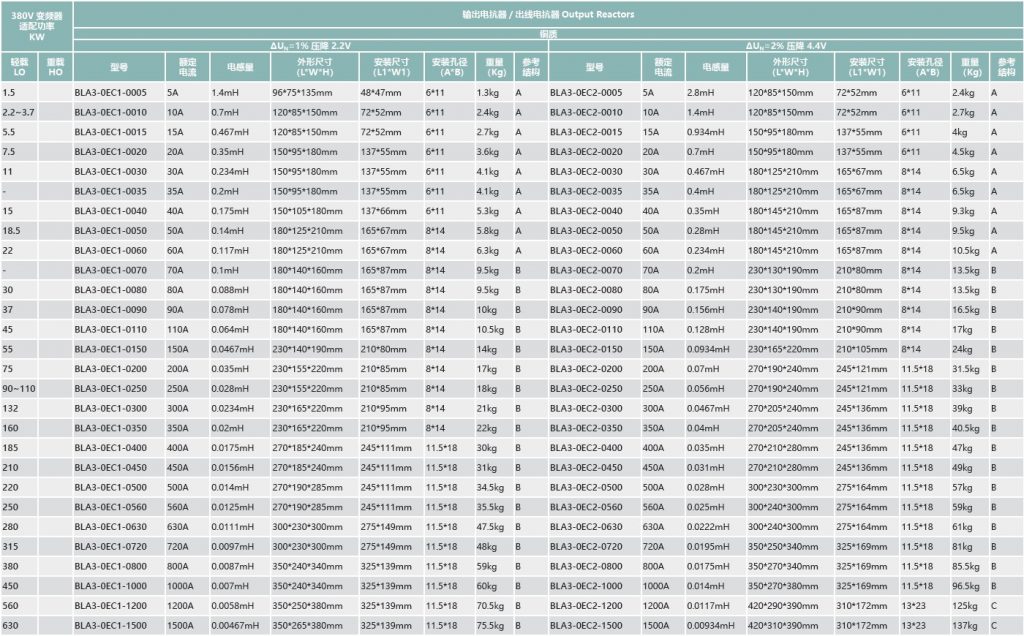

■交流产品尺寸图 Products Size
结构A
结构B
结构C
结构D
■文档下载 Document download
