变频器专用EMC 滤波器是抑制变频器运行时产生的电磁干扰EMI 的关键组件，产品设计针对变频器IGBT 高
速开关而产生特有的高频谐波（通过电源线辐射或者传导）、共模噪声（变频器与电机间寄生电容耦合形成回路，电流通过接地路劲返回）/ 差模噪声（PWM 波形中的高频分量在象限与中性线间形成环路干扰）及快速电压变化DV/DT。
输入滤波器位于电源和变频器之间，是电网与变频器之间的“防火墙”，侧重传导干扰抑制，其主要作用是抑
制变频器产生的高频噪声反馈到电网，影响其他设备，同时还需要应对来自电网的干扰，所以注重共模和差模滤波的组合，以及满足相关EMC 标准。在产品设计时，会考虑包含更多的X 电容和Y 电容，用于滤除共模和差模噪声。
该类产品具有良好的干扰抑制能力和优秀的滤波效果，可用于数据处理系统、电信系统、变频器及电源净化等需要强干扰抑制器设备中 。
额定电流5~1600A, 为变频器及干扰特别严重的场合设计，具有优秀的传导滤波效果，可替代大部分进口原装滤波器。
■产品识别代码 Product Identification Code
■产品特点 Product Features
- 增强型三节滤波，专为变频器设计，比市面其他采用1节或2 节滤波更优的传导滤波效果
- 电流最高设计可达2500A
- 为变频器及干扰特别严重的场合设计
- 可代替大部分进口原装滤波器

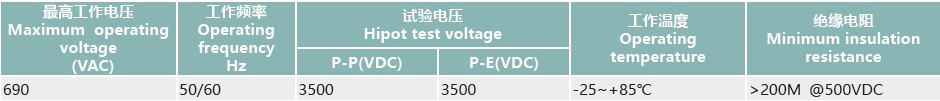

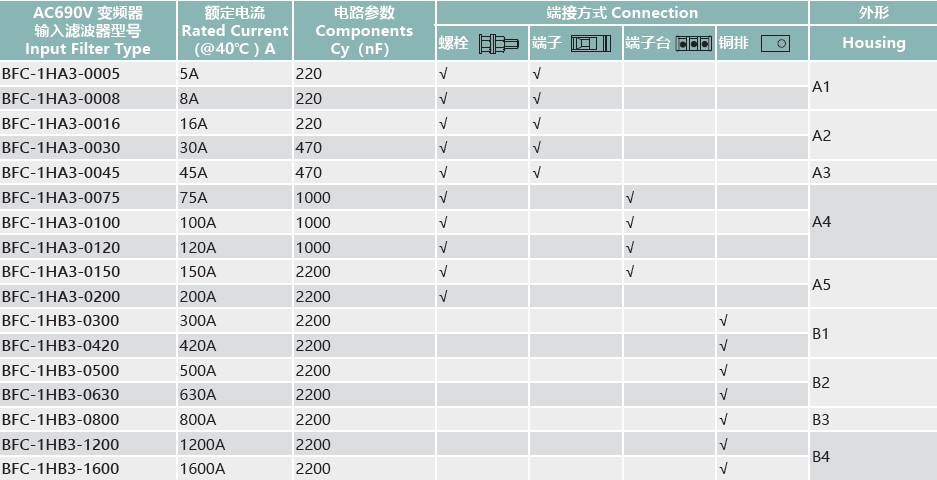

■技术参数 Technical Data

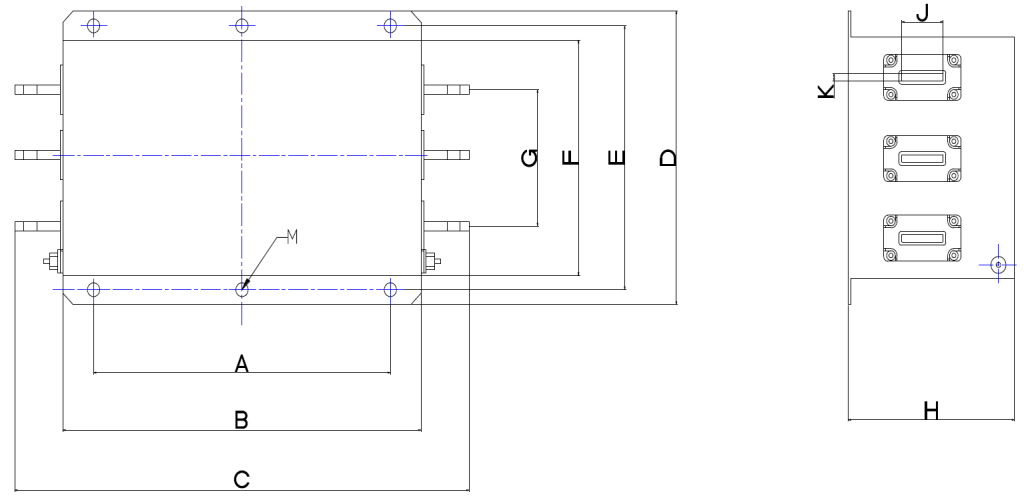

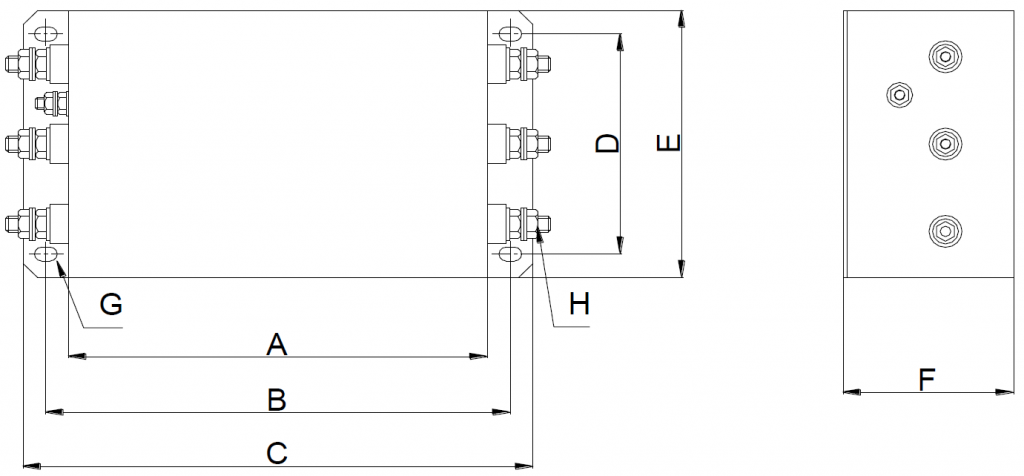

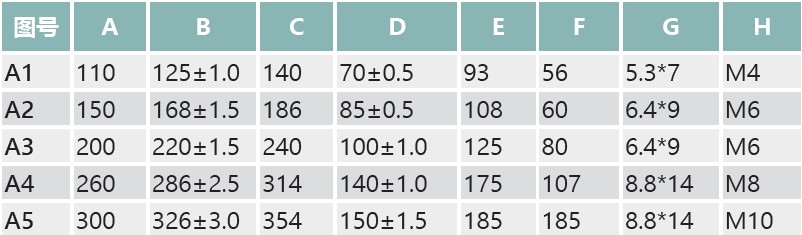

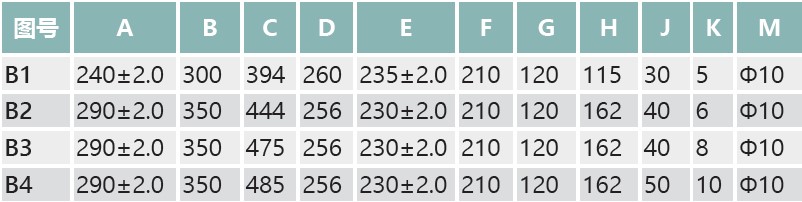

■产品尺寸图 Products Size（mm）

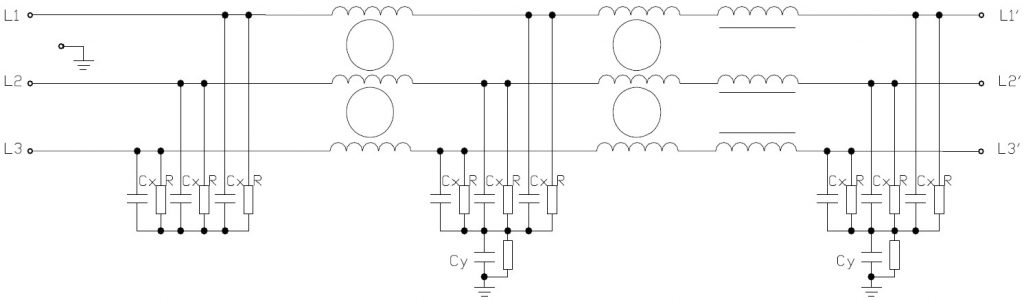

■电路原理图 Electrical schematic
■安装示意图 Connection diagram
- 注：1. 输入滤波器安装要尽量靠近变频器，缩短电缆长度（电缆≤ 0.5m），防止高频阻抗失配；要可靠接地，尽量不要接地过长或使用细导线，从而引发接地谐振；输入/ 输出线缆不可交叉布线，造成二次耦合干扰，建议输入侧使用屏蔽动力电缆（屏蔽层360°端接），输出侧使用对称绞合电缆（降低差模辐射）。
■文档下载 Document download
