变频器专用EMC 滤波器是抑制变频器运行时产生的电磁干扰EMI 的关键组件，产品设计针对变频器IGBT 高
速开关而产生特有的高频谐波（通过电源线辐射或者传导）、共模噪声（变频器与电机间寄生电容耦合形成回路，电流通过接地路劲返回）/ 差模噪声（PWM 波形中的高频分量在象限与中性线间形成环路干扰）及快速电压变化DV/DT。
输出滤波器位于变频器和电机之间，是电机保护的“缓冲器”，核心在于抑制高频应力和辐射，延长设备使用寿命。主要处理电机端的干扰，如减少电机绕组上的电压尖峰和射频干扰，同时涉及电缆引起的反射问题，注重处理更高的dv/dt 和电压峰值，使用更大的电感和特殊的RC 缓冲电路，以应对电机侧的高频振荡。
该类产品具有良好的干扰抑制能力和优秀的滤波效果，可用于数据处理系统、电信系统、变频器及电源净化等需要强干扰抑制器设备中 。
额定电流5~1600A, 为变频器及干扰特别严重的场合设计，具有优秀的传导滤波效果，可替代大部分进口原装滤波器。
■产品识别代码 Product Identification Code
■产品特点 Product Features
- 增强型三节滤波，专为变频器设计，比市面其他采用1节或2 节滤波更优的传导滤波效果
- 减少共模电流，从而减少轴承电流和电磁干扰
- 减少电机噪声、振动和发热，从而延长电机寿命
- 消除力矩抖动、过冲电压，保护电机绝缘，延长电机寿命
- 具有dv/dt 抑制效果
- 有效减少变频器输出侧的电磁干扰

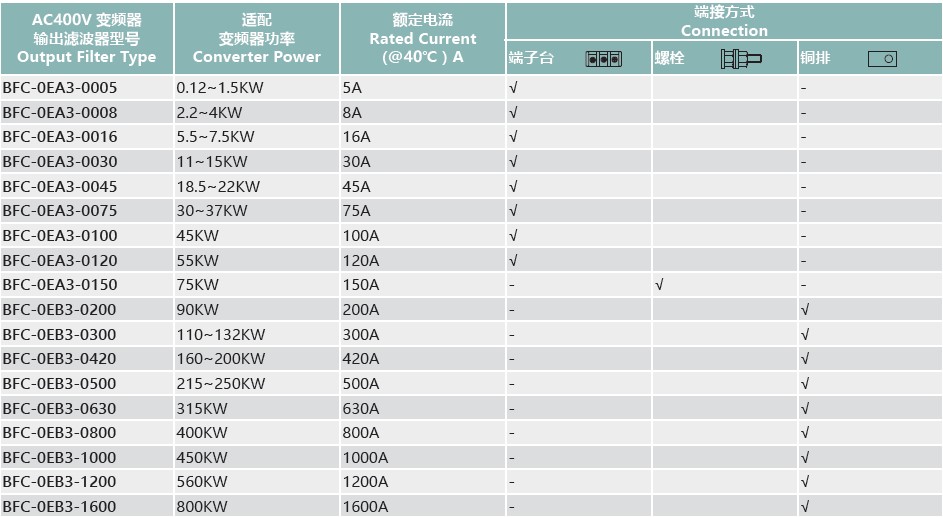

■技术参数 Technical Data
■产品尺寸图 Products Size（mm）
■安装示意图 Connection diagram
- 注：1. 输出滤波器安装要尽量靠近电机（或集成在变频器柜内），需考虑电缆长度的影响，合理布置以减少反射。无论输入滤波器还是输出滤波器并且要在可靠的接地保护措施条件下才可使用。
■文档下载 Document download
